各位好，今儿咱们不聊百公里加速，聊聊电脑机箱里那个“内燃机”的事儿。
这事儿说起来挺黑色幽默的。
咱们都知道，2024年底AMD刚发布了号称“游戏最强芯”的Ryzen 7 9800X3D，这玩意儿就像是把一台F1的V10引擎塞进了民用车里，主打一个大力出奇迹。当时我也觉得，AMD这波是用上了光网络里的“波分复用”技术吧?
在这么小的面积里堆叠缓存，信号传输效率那是蹭蹭涨。
这才刚过去两个月，就有国外的Reddit老哥(一位名叫TrumpPooPoosPants的用户，这ID起得也是够损的)爆料，他新装的机器直接“缩缸”了。
不是死机，不是蓝屏，是物理意义上的“烧穿”。
这颗售价小四千的“神U”，配合着MSI的X870 Tomahawk WiFi主板，直接把AM5底座给熔了。你想想，这就好比你提了辆新发布的性能车，刚出4S店门，引擎盖下面冒黑烟，拆开一看，发动机和变速箱焊死在一块儿了，还是碳化的那种。
这事儿一出，我也得摘下眼镜好好琢磨琢磨：
这是个例的“由于操作不当”，还是AMD为了压榨性能又玩脱了?
刚刚登基的游戏神U，为什么会在“汤姆·霍克”导弹上直接炸膛?
咱先复盘一下这起“车祸现场”。这事儿发生在近期，一位满怀期待的玩家，拿着目前市面上热度最高的AMD Ryzen 7 9800X3D，插到了微星(MSI)MAG X870 Tomahawk WiFi主板上。
按理说，这是一套典型的“小钢炮”配置，X870虽然不是顶级的“W12发动机”，但好歹也是个“V6双增压”的主流高端板子，Tomahawk系列一直以皮实耐用著称，就像丰田的兰德酷路泽，主打一个耐造。
结果怎么着?
点不亮。主板Debug灯直接报了“00”代码。
这个代码在硬件圈里，基本就等于医生给你下了病危通知书，意味着CPU完全没反应，大脑死亡。
当这位老哥把散热器拆下来，那个场面比现在的某些“新势力造车”的断轴现场还惨。
CPU触点部分焦黑一片，主板插槽的塑料部分明显熔化，甚至把一些金属针脚都给黏住了。这一幕是不是觉得似曾相识?
没错，老玩家心里肯定咯噔一下：
这不就是前两年锐龙7000系列刚出时候的“电压门”复刻版吗?当时是华硕的板子把SOC电压拉爆了，现在轮到微星了?
咱得扒一扒这里面的因果关系。当时那哥们儿可是信誓旦旦地说，他啥也没干，甚至都没来得及进BIOS去开那个所谓的“一键超频”(EXPO)。这就很吓人了。
如果是这哥们儿自己手贱，把电压拉到了1.5V，那属于非法改装，后果自负。但如果是全默认设置下发生的“自燃”，这就意味着，这台车的ECU(主板BIOS)出厂逻辑就有问题，或者这台发动机(CPU)的设计余量太极限了。
要知道，X3D系列的那个3D V-Cache，那就是个娇贵的“玻璃变速箱”。它对电压极度敏感，就像光网络传输里的光功率，稍微高那么一点点(dBm)，光模块就得烧，这缓存芯片也一样。
这到底是MSI的供电策略太激进，想给CPU“打鸡血”打多了，还是AMD这次的插座(Socket)物理结构就有隐患?
从底座公差到电压策略，这是技术上的“大力出奇迹”还是工业设计的“没活硬整”?
这一部分咱得整点硬核的“知识增量”，别听厂家发的那种通稿，什么“军规级用料”，全是虚的。

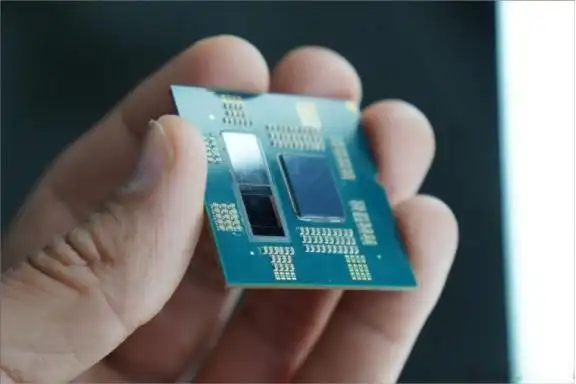

咱们把这颗9800X3D拆解开看。
AMD这次用了全新的Zen 5架构，甚至大改了堆叠逻辑，把核心(CCD)放到了缓存(V-Cache)的上面(或者是反过来优化散热路径)，号称解决了积热问题。这就好比以前是发动机顶在驾驶舱玻璃上热得慌，现在把它挪到底盘下面去了。理论上散热更好了，你可以哪怕不用高端水冷，用个好点的风冷都能压住。
但是，烧毁的恰恰不是核心，是屁股!
是触点!
这说明什么?
说明问题出在“接口协议”和“物理层”。目前的线索指向两个技术黑洞：
1. 接触电阻的“热失控”：
大家看那烧毁的照片，大概率是某个供电引脚接触不良。在电路上，这就像是你的车轮胎螺丝没拧紧，高速运转时摩擦生热。

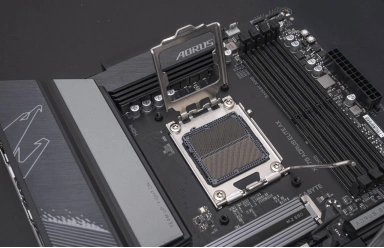

现在AM5插槽的LGA针脚极其细密，如果主板厂家的插槽供应商(什么富士康、LOTES之类)在公差控制上稍微“水”了一点，或者由于主板PCB在扣具压力下发生微小弯曲，导致某几根针脚和CPU触点的接触面积不够。
这时候，巨大的电流(要知道这玩意儿虽然TDP 120W，但瞬时电流可是很大的)流过那个针尖大小的点，电阻瞬间飙升。根据焦耳定律Q=I²Rt，热量在那个点爆发式增长。这不就是光纤连接头(Connector)脏了导致的烧毁效应吗?直接把塑料插槽熔化，造成短路，最后连CPU带主板一块带走。
2. 电压策略的“薛定谔陷阱”：
虽然微星正在调查，但咱们不能排除BIOS“偷加压”的嫌疑。主板厂商为了让自家的跑分比隔壁家高那么一丢丢，往往会默认给CPU加一点“偷跑电压”，特别是在SOC(片上系统)部分。对于普通CPU，这也就是热一点，但对于9800X3D这种顶着96MB 3D缓存的怪物，这多出来的0.1伏电压，可能就是压死骆驼的最后一根稻草。这就像有些车企，为了让电动车百公里加速好看，在电机控制策略上把过流保护阈值调得贼高，平时没事，一脚地板油(满载运行)下去，IGBT模块直接炸了。
这真的是技术进步吗?为了这点性能提升，把系统的容错率降到了无限接近于零，这哪里是消费电子产品，这简直就是在走钢丝。
厂商还在踢皮球，是AMD的“大意”还是主板厂的“背刺”?
现在情况变得很有意思。事情出来后，微星那边也是一脸懵，回应媒体(Tom s Hardware等)说已经开始着手调查。
但这背后的博弈可没表面那么简单。
咱们深挖一下这背后的“阳谋”。
AMD现在正是春风得意的时候，Intel那边还在为不稳定性和工艺制程焦头烂额，红厂这边的9800X3D基本就是“垄断级”的游戏产品。这种时候，往往最容易滋生傲慢。
你还记得锐龙7000系烧毁那时候吗?
最后AMD虽然推出了限制SOC电压的微码(AGESA)，但那种“我们没错，是主板厂乱搞”的态度可是相当明显。这一次，如果确实是X870主板的插槽物理缺陷，那主板厂商得背大锅;但如果是AMD的电压规范太窄，那就是设计缺陷。
这像不像汽车行业的召回拉锯战?
车出了事故，车企说是轮胎厂的问题，轮胎厂说是路况的问题，路政说是你驾驶技术的问题。
从微星X870 Tomahawk WiFi这块板子来看，它刚刚上市不久。在这个“半成品发布”成为行业潜规则的时代，硬件和软件的磨合期完全转嫁给了消费者。厂家为了抢首发，为了赶在圣诞节、春节旺季铺货，很可能在品控流程上开了绿灯。这种“OTA式造车”的恶习，现在完全传染到了DIY硬件圈。
更有意思的是，网上有传言说，某些早期批次的AM5插槽确实存在隐患，但厂商为了不造成恐慌和巨大的召回成本，选择了“沉默”。这就如同当年某品牌汽车的气囊问题一样，不炸不出声，炸了再公关。这次MSI如果被证实是由于电压调教失误，那对于主板界的“御三家”来说，简直就是一次公信力的降维打击。毕竟“军规”变“军火”，这玩笑开不得。
吃瓜群众该怎么办?
你的“爱机”真的一键火化了吗?
既然事已至此，咱们普通玩家看着这新闻，是不是得把自己机箱抱到灭火器旁边?网上那些老哥们已经吵翻天了：
“I粉”趁机跳出来喊：
“看吧，AMD就是不稳定，积热积死你，还是蓝色阵营稳!”(完全无视了那边缩缸更严重的事实)。
“A炮”们则辩护：
“这是个例!肯定是用户安装没对准，这属于人为损坏!”
吃瓜群众问得最多的就是：
“我现在也是同款配置，会不会炸?要不要退货?”
针对这些声音，咱们站在中立且犀利的角度给点真实的建议：
第一，别当首发勇士。
在这个科技产品快消化的年代，任何硬件的首发头三个月，你其实就是个“付费测试员”。不管它吹得多么天花乱坠，不管是Power2这种大屏机还是9800X3D这种大芯机，没经过大规模市场验证之前，都是薛定谔的猫。
第二，查电压，别偷懒。
如果你不幸(或者说幸运)拥有这套配置，赶紧进BIOS，别看那些花里胡哨的各种“Game Boost”模式。把你那SoC电压给锁死了，建议不要超过1.25V(参考上一代经验)，甚至AMD官方会有新的安全红线。这就像开车，虽然表底是300码，但你别真觉得能在二环上跑300码，那是作死。
第三，物理检查。
对于动手能力强的朋友，如果你机器莫名其妙重启或者报错，千万别无脑重启试一试。赶紧断电，把散热器拆了，拿出你的CPU看看屁股。
如果有任何一点烧蚀、发黑的迹象，立刻、马上找售后RMA。别像光模块光衰一样，等到彻底断链了才去修，那时候主板带CPU一起走，厂家扯皮能扯到你怀疑人生。
结语
这一波9800X3D联手微星上演的“烈火战车”，不管是真的“个例”还是潜伏的“通病”，都扯下了DIY硬件圈那层光鲜的遮羞布。
在这个追求极限性能的年代，厂商们像是在玩叠叠乐，缓存越叠越高，频率越拉越极限，公差越做越小，稍微一个风吹草动，全盘皆输。AMD这次要是处理不好，那好不容易建立起来的“游戏王者”人设，怕是要像那块被烧焦的电路板一样，留下难看的疤痕。
至于咱们消费者?听句劝，除非你是家里有矿或者急着生产力的刚需，否则，让子弹(或者说让BIOS)再飞一会儿。毕竟，咱们买的是电脑，不是定时炸弹。在技术狂欢的背后，往往是那些因为设计激进而牺牲的可靠性，而买单的，永远是我们这些冲在一线的“极客”们。
且看微星和AMD这次怎么“公关”这起事故吧，是像奥迪那样“虽然我不挂标但我还是好车”，还是像某些新势力一样“那是你路况不行”?我们拭目以待。
