1:2026年1月6日，拉斯维加斯CES国际消费电子展主题演讲现场，AMD首席执行官苏姿丰博士手持重磅新品亮相，正式官宣首款采用2nm制程的Zen6架构CPU全球发布。这款跨时代处理器完成了从3nm到2nm的制程飞跃，更凭借架构深度重构实现游戏性能50%的史诗级提升，同时覆盖数据中心、桌面端、移动端全场景，标志着x86处理器行业迈入“高通量算力+极致能效”的双优时代。

2:Zen6架构CPU是AMD首款采用台积电2nm（N2）制程的x86架构产品，核心亮点在于完成了从FinFET到GAA（全环绕栅极）晶体管技术的关键跨越，这一工艺升级带来了实打实的硬件红利。官方数据显示，相较3nm工艺，2nm制程在相同功耗下性能提升10%-15%，相同性能下功耗降低25%-30%，晶体管密度提升15%，SRAM密度更是创下38Mb/mm²的行业新纪录，最低运行电压可降至0.4V，彻底打破了高性能与低功耗的长期博弈困境。

3:台积电2nm工艺超过60%的良率，为该处理器的大规模量产提供了坚实保障，也让AMD在先进制程赛道上抢占先发优势，甚至有望早于苹果等传统高端制程用户实现量产落地。制程革新更直接推动核心规格突破，支撑时钟频率向6.5GHz甚至更高迈进，彻底终结了“AMD主频不如Intel”的历史偏见，为单线程性能筑牢硬件基础。

4:如果说2nm制程是Zen6的“强悍肉身”，那么重构的内核拓扑结构便是其“智慧灵魂”，更是游戏性能暴涨的核心密码。Zen6采用全新设计的8路发射引擎，如同将CPU核心的数据处理“生产线”从6车道扩容至8车道，每个时钟周期能同时处理并派发8条指令，配合重写的分支预测算法和扩容的指令缓存，单核IPC（每时钟周期指令数）较Zen5提升6%-10%。

5:核心规模的大幅提升更显诚意，计算核心模块（CCD）从8核提升至12核，桌面端型号“Olympic Ridge”核心数从16核跃升至24核，增幅达50%，再加上3D V-Cache堆叠技术的加持，单CCD缓存容量最高可达144MB，双CCD版本更是达到288MB，彻底解决了开放世界游戏的“最低帧”瓶颈。官方实测数据显示，在《赛博朋克2077》《艾尔登法环》等硬件杀手级游戏中，Zen6架构CPU搭配高端显卡，1080P分辨率下平均帧率较前代提升45%-52%，部分电竞游戏帧率突破500fps，完美适配480Hz高刷电竞屏。

6:Zen6架构采用“三版本”细分策略，精准覆盖不同用户需求：标准版Classic Zen 6主打均衡性能，用于桌面端“Olympic Ridge”、移动端“Medusa Point”及服务器端“Venice”；高密度版Dense Zen 6c专注极致集成密度，单个CCX容纳32个核心，仅用于服务器领域；低功耗版LPE Zen 6则采用3nm制程，面向入门级移动设备与嵌入式应用。

7:AI算力的强化成为全版本标配，架构深度优化全位宽AVX-512指令集，支持FP64、FP32、FP16全精度数据格式，更引入BF16（脑浮点）和VNNI（矢量神经网络指令）混合精度计算支持，相当于在CPU内部集成了小型“张量加速器”。这意味着游戏玩家可享受实时AI画质增强、智能帧率稳定等功能，专业创作者能借助本地AI快速完成视频剪辑、3D建模渲染，轻薄本也能流畅应对8K视频处理等以往需要工作站才能完成的复杂负载。

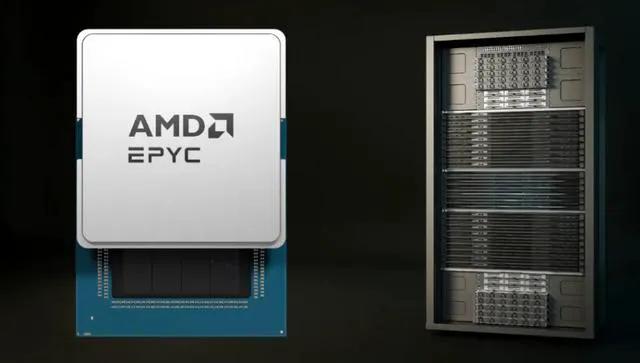

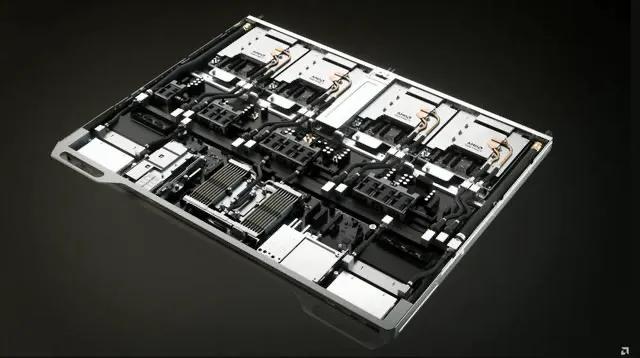

8:服务器端型号“Venice”（第六代霄龙处理器）表现尤为颠覆，核心数直接拉满256核/512线程，较前代提升33.3%，双插槽平台在SPECrate 2017 INT测试中通用计算性能暴涨70%，且未包含AI加速加成。通过第五代Infinity Fabric互连技术，其实现224GB/s的超高带宽，支持PCIe 7.0与PAM4 SerDes互连技术，成为云服务商部署AI算力集群的首选。

9:按照AMD官方路线图，Zen6架构将采用“数据中心先行，消费级跟进”的上市策略：2026年，服务器端的EPYC“Venice”将率先登场，搭配CDNA 5 GPU组成Helios服务器解决方案，率先满足云服务、大数据分析等领域的高密度算力需求。消费级产品方面，桌面端“Olympic Ridge”和移动端“Medusa Point”计划于2027年上半年落地，全面覆盖游戏玩家、专业创作者、商务办公等多元用户群体。

值得一提的是，消费级Zen6处理器将延续AM5接口，现有主板通过BIOS更新即可支持，大幅降低用户升级成本。Zen6架构的发布不仅是AMD自身的技术跨越，更将推动主板、内存、存储等周边产业的协同升级，带动DDR6内存、PCIe 7.0设备的普及，加速AI原生应用的开发与落地，为整个科技行业注入强劲动力。
